●IR使用接收

（1）所需配套設備紅外學習接收棒

連接接收棒，接線方式IR接IO_0口（3pin左側接口），電壓接IO_1口（3pin中間接口），GND接GND（3pin右側接口）。

（2）紅外學習，參數設置
第一步：打開電腦的網絡助手NetAssist.exe的確認本地IP和端口和UMPlatform設置一致。
第三步，進入進階選項，進入方法參見4.1.2。

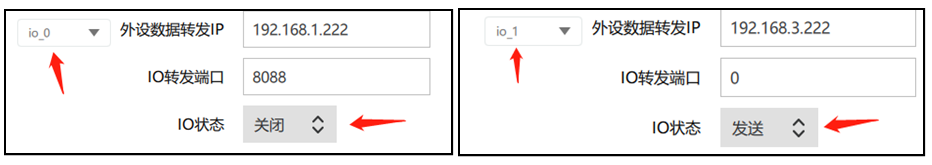

第二步：節點撥碼為輸出節點，使用UMPlatform設置紅外學習接收指令的電腦的IP和端口，網絡助手NetAssist.exe的確認本地IP和端口和UMPlatform設置一致。同時關閉IO0和把IO1設置為發送并且發送IO_1=1，重啟設備。

第四步：用遙控器對紅外接收頭按即可。

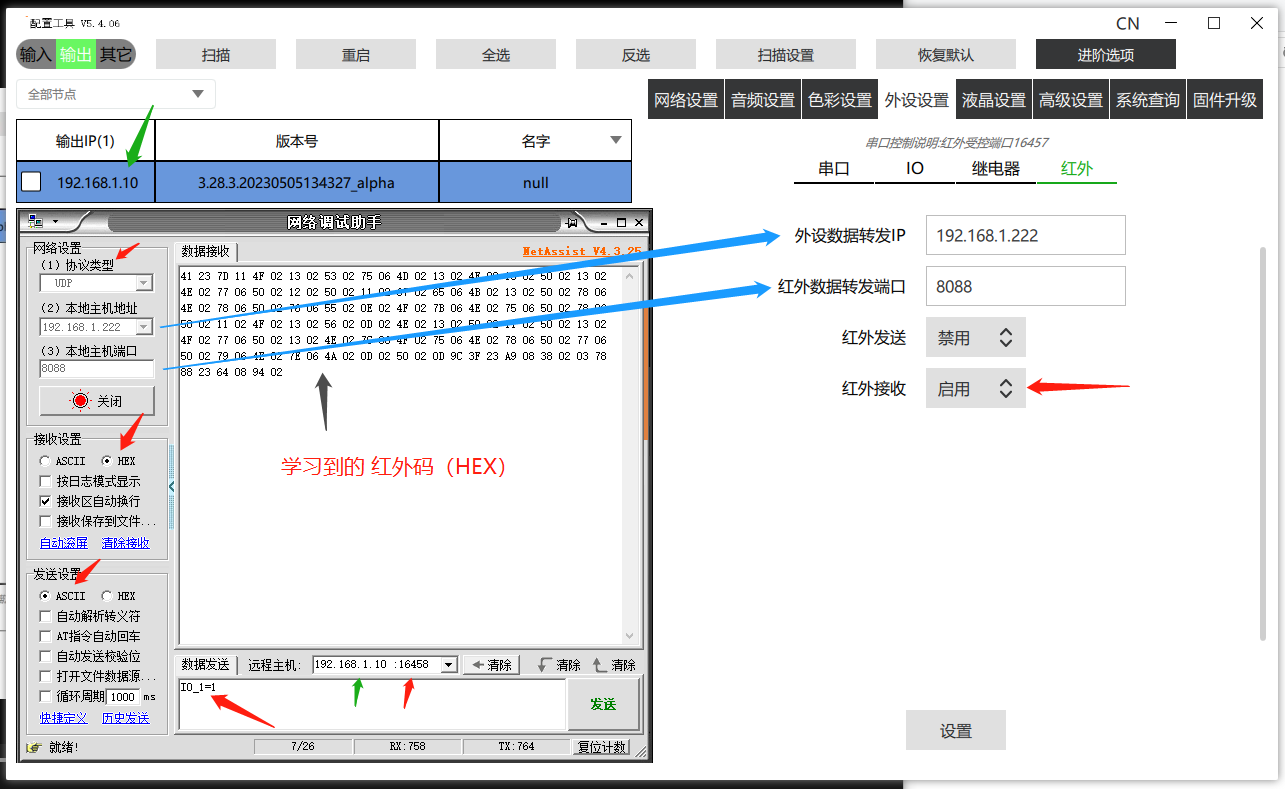

紅外遙控器對著接收棒，按需要學習的按鍵。此時接收到一串HEX碼。此碼即為此按鍵對于的紅外指令碼。保存用于中控設備或分布式客戶端按鈕使用，實現平板按鈕紅外發送。紅外指令碼使用方法參考IR紅外發送。

IR紅外發送

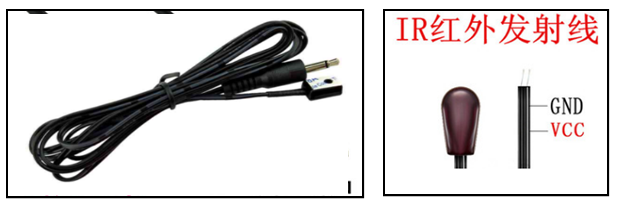

（1）所需配套設備，紅外發射棒

連接發射棒，接線方式VCC接IO_1口（3pin中間接口），GND接GND（3pin右側接口）
（1）參數設置

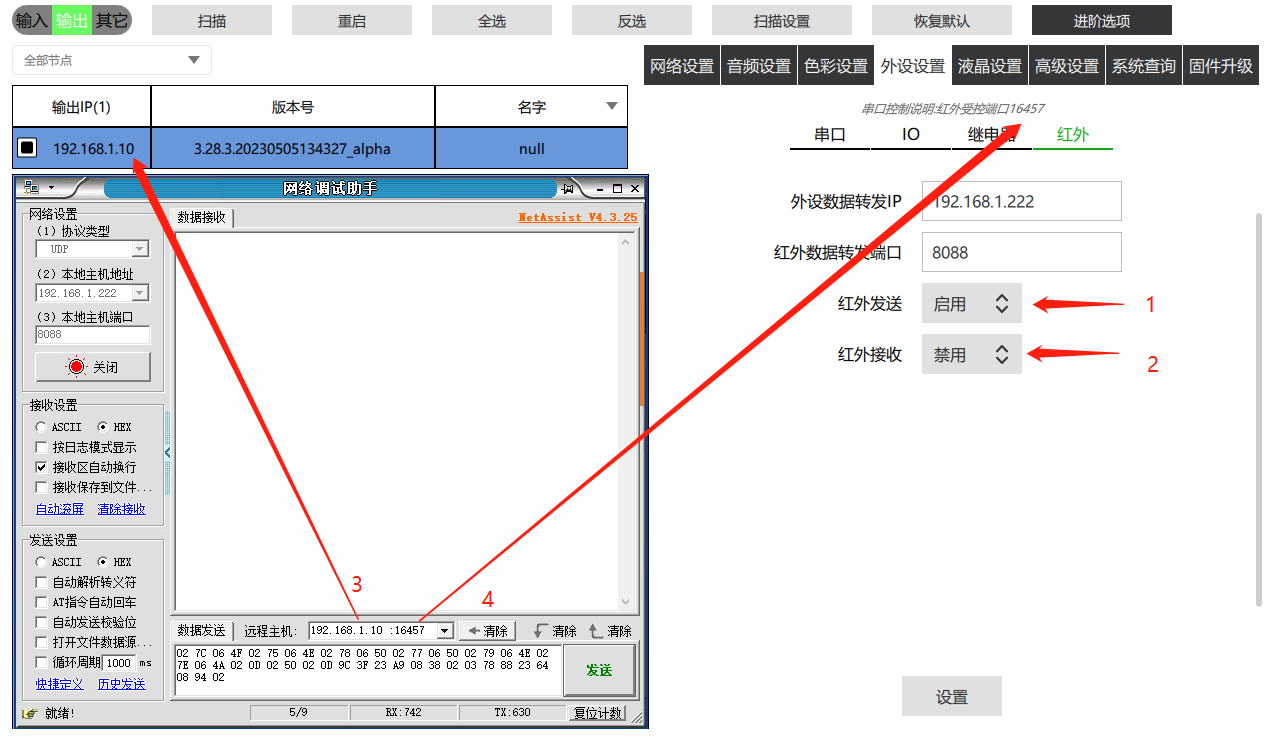

第一步：進入進階選項，進入方法參見4.1.2。
第二步：設置關閉IO0和IO1功能。
第三步：把紅外串口設置為發送，重啟生效。
（2）測試驗證
打開網絡助手NetAssist.exe，向節點IP:16457發送學習到的指令。
紅外發射頭對準設備，觀察是否紅外生效情況。紅外僅支持38K設備控制

IO發送
（1）IO信號控制設備連接說明
?  設備有兩個IO口，如下圖所示，IN對應IO_0,OUT對應IO_1。
?  IO口可以輸出0V~5V之間變化信號。
IO口和IO受控設備的IO接口連接。

（1）參數設置

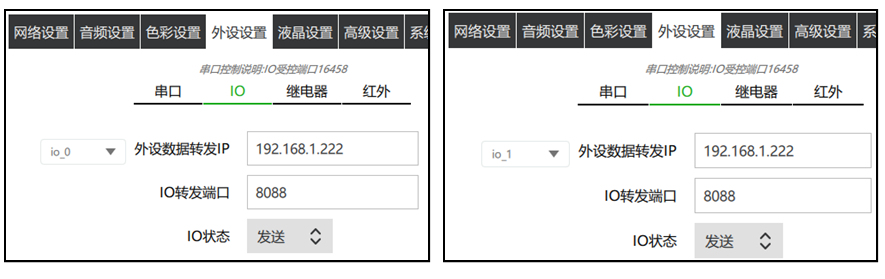

第一步：IO0和IO1設置為發送。

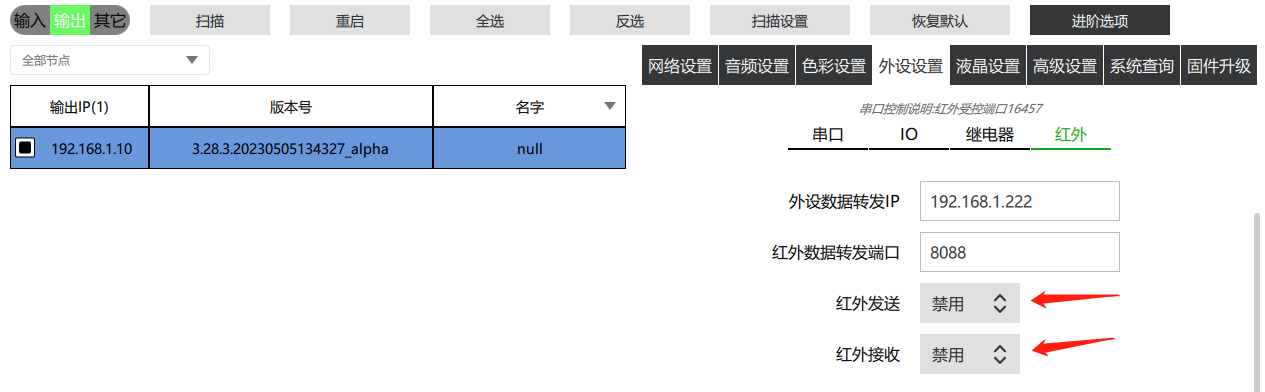

第二步：紅外設置為禁用。

（1）測試驗證

第一步：打開網絡助手NetAssist.exe，

第二步：向節點IP:16458發送IO_0=1指令，格式ASCII。如下圖所示。使用萬用表檢查IO_0從0V變?yōu)?span>5V。

第三步：向節點IP:16458發送IO_0=0指令，格式ASCII。使用萬用表檢查IO_0從5V變?yōu)?span>0V。

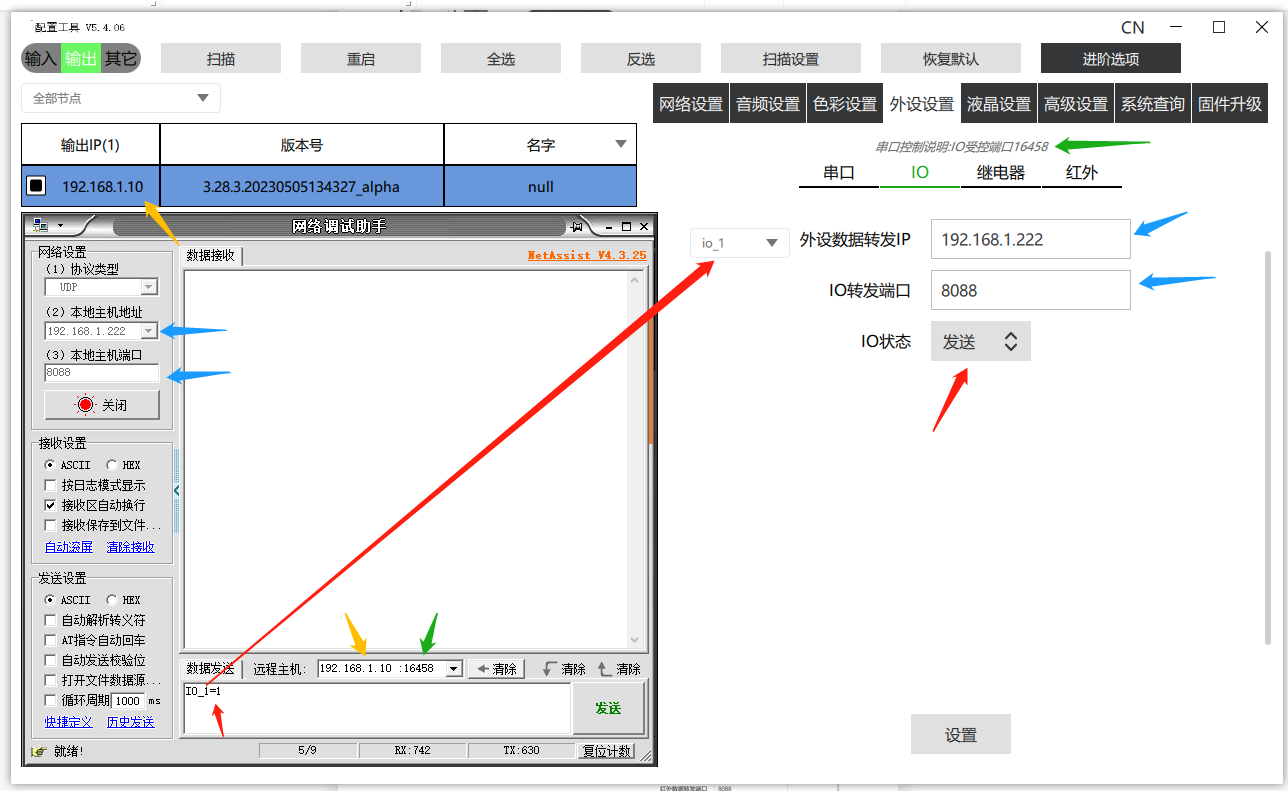

第四步：向節點IP:16458發送IO_1=1指令，格式ASCII。如下圖所示。使用萬用表檢查IO_1從0V變?yōu)?span>5V。

第五步：向節點IP:16458發送IO_1=0指令，格式ASCII。使用萬用表檢查IO_1從5V變?yōu)?span>0V。
